發(fā)布時(shí)間：2014.12.31 新聞來(lái)源：佛山市寬裕不銹鋼有限公司 瀏覽次數(shù)：
比物的析山最多，604Y時(shí)出于M zX析出而出現(xiàn)最高強(qiáng)度。回火溫度采用比使用的亡限溫度高550c。
本系統(tǒng)的鋼，如果產(chǎn)生6鐵索伙就會(huì)形成帶狀組織，這時(shí)橫向韌性和蠕變斷裂強(qiáng)度、夏氏沖擊西部降低。為了減少a相而添加Ni、Mn、c比如添加量多就會(huì)降低轉(zhuǎn)變點(diǎn)溫度，反而伎高溫蛹交強(qiáng)度變低。添加氮?jiǎng)t真空熔煉困難。c。能防止6的生成，而不會(huì)使轉(zhuǎn)變點(diǎn)溫度過(guò)于降低。因此在添加Mo、Nb、w等提高蠕變強(qiáng)度的鐵素體生成元素的同時(shí)，最好也增加Go的含達(dá)即構(gòu)成為(3)類鋼。H—46鋼則改進(jìn)成為H—53、58鋼。
為了減少6，在壓延、加工和注錠時(shí)都要特別注意。在室溫時(shí)只要有15—20％的6相，就會(huì)使疲勞強(qiáng)度變得極壞。含5％的6相時(shí)，縱向性能沒(méi)有變化而對(duì)于橫N性能， 6比夾雜物的影響更壞。橫向的波嚙強(qiáng)度是縱向的80％，而含815—20％時(shí)則成小到65—75％。同時(shí)斷裂強(qiáng)度值也下降。

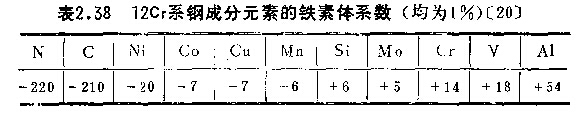

12c r鋼的鐵索體系數(shù)An發(fā)2．38所列。該系數(shù)的和越大，則8越多。
熱處理的注駭事項(xiàng)問(wèn)2．3．2瓦只是內(nèi)于合金丘崇多，所以要提南溫度和延長(zhǎng)時(shí)間。以下舉例分別論述。
