劉于高溫軸承等，要進(jìn)行比使用溫度高45℃的回火。316l不銹鋼無(wú)縫管回火和冷處理的復(fù)合處理進(jìn)
行482—5J o“c凹火和冷處理的復(fù)合處理，可得到適當(dāng)?shù)南蚣?/font>
硬度，公室溫時(shí)為HRc 56—58。
冷處環(huán)，有二氯P烷(cH zcla)浴槽方式，但采用于冰?
甲醇或向酗，可容易達(dá)到—73它。
Y，量，決定丁M s
點(diǎn)的溫度。Ms在200“c
以下時(shí)可能出現(xiàn)v“。12
c r鋼的M：約為s00Y，

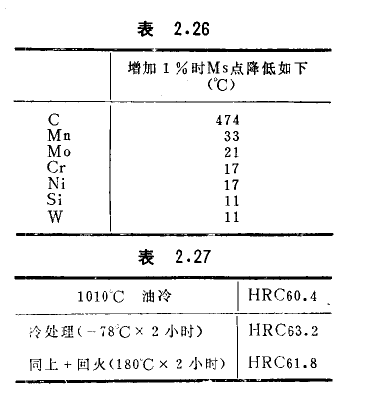

影響的元聚如表2．26
所列，碳的影響顯著。
只合c。使M s稍微升
局。
4150的440 c鋼
各種處迎歷的硬度如長(zhǎng)
2．27所爾。
出1：形狀復(fù)雜的工
件洽處理有開(kāi)裂的危險(xiǎn)，所以汕沖后汗過(guò)約100℃消除應(yīng)父
熱處坦后再進(jìn)行熱處坦，或者在—40一3012左右須冷底乏
行—80℃冷處理為宜。
