為了減少?’，淬火后刃進行—70℃x 2小時低溫處理，
是把?”減至最少的方法(參閱2l 9節(jié))。淬火硬度和溫度的

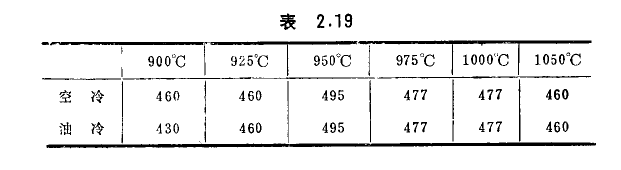

關系如表2．19所列。超過9500c則vi增加而硬度下降。
可仰性試驗有校服A Ms 5628B把1英寸厚試樣加熱至
977—988：c保溫暢撲鐘以上油冷使硬度達HRc＞40的標準。
(4）回人
要避免在400一565。c間回火，在此溫度回火會使沖擊值
和勵蝕性變訊所以H5規(guī)定在630一700、快冷。
回火需在淬火后立即進行。因為淬火件在放置時會出現(xiàn)
裂紋。宜用油冷。第二類回火脆性大時，即使用油冷也會產(chǎn)
生脆性。
在朋3“C囚火，HB為245‘
230—260。
